ALIMAK SE


Yolcu ve yük asansörleri
Alimak SE yolcu ve yük asansörleri, çizim masasından itibaren çoklu uygulamalarda sadece insan taşıyıcı olarak değil, aynı zamanda 3.300 kilograma kadar malzemelerin ağırlığını kaldırmak içinde tasarlanmıştır. Tüm Alimak asansörleri en ağır ve zorlu ortamlara dayanmak üzere yapılmıştır.

Sanayide öncü ve sarsıcı
Alimak Hek firması, neredeyse 50 yıldır kremiyer dişli ve pinyon tahrik teknolojisine dayalı asansörlerin üretimi konusunda bir sanayi lideri konumundadır. 30,000 adetten fazla Alimak Hek kremiyer çözümü, bize her bir kurulumdan benzersiz ve geniş mühendislik bilgi platformu kazandırmıştır ve bu sayede dünya çapındaki endüstrilerde geniş bir şekilde uygulanmaktadırlar.

Alimak Hek asansörleri, silolardan, bacalardan ve buhar santrallarından depolara, konteyner vinçlerine, yeraltı tünellerine, gemi kolonları ve kule vinçlere kadar ihtiyaç olan her zamanda ve her yerde emin ve güvenli erişim sağlayarak, en zor durumlara dayanır ve yeteneğini hergün gösterir.

Modüler sistem
Alimak SE tarafından sunulan gelişmiş verimlilik, standart ürün yelpazesi içinde dikkate değer 40 farklı kabin ölçüleri sağlayan kabinlerin benzersiz modüler tasarımından kaynaklanmaktadır. Tüm asansörler, kendini kilitleyen Alimak alüminyum profillerinden yapılan çeşitli duvar panellerine dayanmaktadır. Bu duvar panelleri çeşitli asansör ihtiyaçlarını karşılar ve uyarlanabilir taban ve tavan yapılandırılmalarını yaratır.

2011 senesi ALIMAK SE asansör serisine daha kullanışlı ilave özellikler eklediğimiz senedir. Daha geniş asansör kabinleri, kapasitesi arttırılmış sert ve güçlü kabin tasarımları en son genişletilmiş serinin en önemli özelliklerindendir.

Ana faydalar
• Kabin ölçülerini ve kapasitelerini geniş bir yelpazede sunan modüler tasarım,
• İki ayrı asansör daha fazla operasyonel esneklik için tek bir mast kulesi üzerinde çalışabilir,
• Tahrik sisteminin kabinde olması nedeniyle ek maliyet getiren ayrı bir makine bölümüne gerek yoktur,
• Birden fazla asansör için tamamen ortak asansör kumanda sistemi,
• Dayanıklı malzemeler: Kabin destek çerçevesi olan ekstrüzyon alüminyumdan kabin duvar panelleri ve sıcak daldırılmış galvanizli çelikten yapılmış mast (kule) kısımları. Tüm elektrik kabinleri ve iniş kumanda kutuları tamamen paslanmaz çeliktendir. İsteğe bağlı paslanmaz çelik kabinler de mevcuttur,
• Geniş opsiyonel donanım ve işlevsel sistemler, her bir farklı çalışma alanı için doğru donanımı sağlar.
• Uzaktan izleme sistemi - Online A3 uzaktan kumanda sistemi ayrıca asansör çalışmalarını 7/24 olarak izlemek üzere ilave edilebilir ve arıza sürelerinin azaltmak ve arızaları önleme amaçlı izlenebilir.

Teknik Özellikler

Azami Kapasite: 300-2,000 kg (istek üzerine arttırılır)
Yükleme Sınıfları: A sınıfı
Hız: 0.4 - 1.0 m/s
Azami Yükseklik: 250 m (isteğe göre arttırılır)
Kabin boyları: 30 adet kabin boyu mevcuttur.
Kabin Eni (içten içe): 0.78 – 1.56 m
Kabin Uzunluğu (içten içe): 1.04 – 2.60 m
Kabin Yüksekliği (içten içe)i: 2.17 m
Motor Kontrolü: Frekans kontrollü (FC) yada Direct-on-line (DOL)
Motor adedi: 1-2
Ana besleme: 380 – 500 V, 50 yada 60 Hz, 3 faz
Mast tipi: “A” tipi, “A-Mini”, “FE” yada “A-50”
Mast uzunluğu: 1.508 m
Diğer istekler yada özellikler için lütfen
bizimle temasa geçiniz.

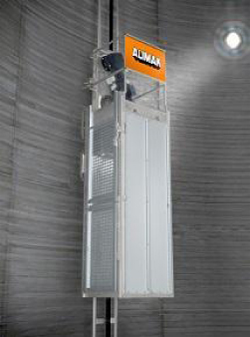

ALIMAK SL


Servis asansörü Alimak SL 400 küçük bir montaj alanı gerektiren kalıcı kurulumlu bir servis asansörüdür. Yüksek verimli helisel dişli kurusu işletim maliyetlerinden tasarruf sağlar. Alimak SL 400 sanayi asansörü tüm sanayiler için tasarlanmıştır. SL 400 asansörü ile müşteriler tesislerine erişimde ve ana prosesleri gözetimde ve yürütmede çok daha iyi bir imkana kavuşurlar, tesislerinin işletim maliyetlerini düşürürler ve çalışma sürelerini arttırırlar. Alimak SL 400 servis asansörleri en ağır şartlar altında çalışmak üzere tasarlanmıştır.

Tipik uygulamalar
Bacalar, transmisyon kuleleri, köprü pilonları, tüneller, nükleer enerji santraları, kömür aktarım kuleleri, silolar, iletişim kuleleri tipik uygulamalardır.

Sanayi sektörüne yön verenler
Alimak Hek 50 yıldan daha uzun bir süredir kremayer ve pinyon teknolojisi temelli asansörlerin üretiminde sanayi lideridir. Bu güne kadar 30,000 üzerinde Alimak Hek kremayer ve pinyon çözümü halihazırda tüm dünyada geniş bir sanayi yelpazesine kurulmuş olup, bunlar bize her bir münferit kurulumdan kazanılmış emsalsiz ve geniş bir mühendislik bilgisi vermiştir.

Alimak Hek asansörleri, her zaman ve her yerde silolardan bacalara, kazan dairelerinden depolara, konteynır vinçlerine, yeraltı şaftlarına, gövde sütunlarına ve derin vinç ana pilonlarına kadar emin ve güvenilir bir erişim sağlayarak, en zorla şartlara dahi dayanma kabiliyetlerini her gün ortaya koymaktadırlar.

• Şaft gerekmez
• Kabin altına yerleştirilen tahrik makinesi, maliyetli makine dairesi gerekmediği anlamına gelir.
• Düşey yönde iki parçaya ayrılan kabin kapıları mekanik ve elektrikli ara kilitlemelidir.
• Durak kapıları mekanik kilitlemeli ve kabinden elektrikli emniyet şalterlidir.
• Opsiyonel olarak tam toplu durak çağırma fonksiyonu.
• Emniyet cihazı, kapı ara kilitleri ve acil durum alçaltma cihazı dahil, güvenlik özellikleri
Dayanıklı malzemeler: Sıcak daldırma galvanize çelikten kabin destek çerçevesi ile birlikte alüminyum kabin duvarı panelleri Tamamı paslanmaz çelikten elektrik panoları.

Teknik Özellikler

Kaldırma kapasitesi: 400kg
Hız: 0.4 m/sn
Maksimum kaldırma yüksekliği: 270 m*(Talep üzerine kapasite arttırılır)
Kabin ölçüsü (içten içe): 0.8 m x 0.8 m x 2.2m (WxLxH)
Kabin açıklığı (içten içe): 0.7 m x 2.0 m (W x H)
Motor Kontrolü: DOL (Direct-on-line)
Motor adedi: 1
Besleme voltajı: 380-500 V, 50 veya 60 Hz
Mast tipi: 350 yada 350-mini boru çelik mast
Mast uzunluğu: 1,508 m
Askari yerleşim ağırlığı: 1.2 m2

ALIMAK SE-H


Yolcu ve yük asansörleri Alimak SE yolcu ve yük asansörleri, çizim masasından itibaren çoklu uygulamalarda sadece insan taşıyıcı olarak değil, aynı zamanda 3.300 kilograma kadar malzemelerin ağırlığını kaldırmak içinde tasarlanmıştır. Tüm Alimak asansörleri en ağır ve zorlu ortamlara dayanmak üzere yapılmıştır.

Sanayide öncü ve sarsıcı
Alimak Hek firması, neredeyse 50 yıldır kremiyer dişli ve pinyon tahrik teknolojisine dayalı asansörlerin üretimi konusunda bir sanayi lideri konumundadır. 30,000 adetten fazla Alimak Hek kremiyer çözümü, bize her bir kurulumdan benzersiz ve geniş mühendislik bilgi platformu kazandırmıştır ve bu sayede dünya çapındaki endüstrilerde geniş bir şekilde uygulanmaktadırlar.

Alimak Hek asansörleri, silolardan, bacalardan ve buhar santrallarından depolara, konteyner vinçlerine, yeraltı tünellerine, gemi kolonları ve kule vinçlere kadar ihtiyaç olan her zamanda ve her yerde emin ve güvenli erişim sağlayarak, en zor durumlara dayanır ve yeteneğini hergün gösterir.

Modüler sistem
Alimak SE tarafından sunulan gelişmiş verimlilik, standart ürün yelpazesi içinde dikkate değer 40 farklı kabin ölçüleri sağlayan kabinlerin benzersiz modüler tasarımından kaynaklanmaktadır. Tüm asansörler, kendini kilitleyen Alimak alüminyum profillerinden yapılan çeşitli duvar panellerine dayanmaktadır. Bu duvar panelleri çeşitli asansör ihtiyaçlarını karşılar ve uyarlanabilir taban ve tavan yapılandırılmalarını yaratır.

2011 senesi ALIMAK SE asansör serisine daha kullanışlı ilave özellikler eklediğimiz senedir. Daha geniş asansör kabinleri, kapasitesi arttırılmış sert ve güçlü kabin tasarımları en son genişletilmiş serinin en önemli özelliklerindendir.

Ana faydalar
• Kabin ölçülerini ve kapasitelerini geniş bir yelpazede sunan modüler tasarım,
• İki ayrı asansör daha fazla operasyonel esneklik için tek bir mast kulesi üzerinde çalışabilir,
• Tahrik sisteminin kabinde olması nedeniyle ek maliyet getiren ayrı bir makine bölümüne gerek yoktur,
• Birden fazla asansör için tamamen ortak asansör kumanda sistemi,
• Dayanıklı malzemeler: Kabin destek çerçevesi olan ekstrüzyon alüminyumdan kabin duvar panelleri ve sıcak daldırılmış galvanizli çelikten yapılmış mast (kule) kısımları. Tüm elektrik kabinleri ve iniş kumanda kutuları tamamen paslanmaz çeliktendir. İsteğe bağlı paslanmaz çelik kabinler de mevcuttur,
• Geniş opsiyonel donanım ve işlevsel sistemler, her bir farklı çalışma alanı için doğru donanımı sağlar.
• Uzaktan izleme sistemi - Online A3 uzaktan kumanda sistemi ayrıca asansör çalışmalarını 7/24 olarak izlemek üzere ilave edilebilir ve arıza sürelerinin azaltmak ve arızaları önleme amaçlı izlenebilir.

Teknik Özellikler

Azami Kapasite, (SE-H TM) 2,100-3,300 kg (talep edilmesi halinde kapasite arttırılır)
Yükleme sınıfları (ANSİ) A,B, C1, C2, (C3)
Hız: 0.52 m/s yada 0.7 m/s
Azami yükseklik 125 m (isteğe göre arttırılır)
Motor Kontrolü: Frekans kontrollü (FC)
Motor adedi: 3
Kabin boyları: 9 adet kabin boyu mevcuttur.
İçten içe Kabin genişliği (W): 1.56 m – 1.82 m
İçten içe Kabin uzunluğu (W): 2.60 m – 3.90 m
İçten içe Kabin yüksekliği: 2.35 m
Mast tipi: Kare (A50), Entegre dişlili Çelik borulu
Mast uzunluğu: 1,508 m
Besleme voltajı: 380-500 V, 50 veya 60 Hz, 3 faz

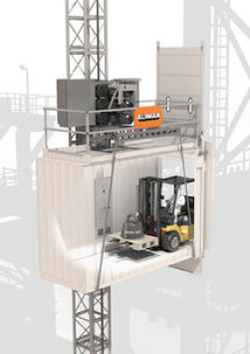

ALIMAK SE-H TM & TM EX


Yüksek kapasiteli ALIMAK SE-H TM & SE-H Ex TM yük ve yolcu asansörleri serisi her türlü sanayi uygulamalarına uygundur ve en ekstrem çevre şartlarında çalışmak üzere üretilmiştir. Alimak SE-H TM asansörleri gerekirse yedi tona kadar yükleri taşımak üzere tasarlanmış, hem güvenli, hem de tehlikeli alanlar için mevcuttur.

Avantajlara kısa bir bakış
• Sunulan 4.7 m2’lik (50 ft2) en küçük taban alanı ile 11.9 m2’lik (128 ft2) en geniş taban alanına kadar değişiklik gösteren 35 adet asansör kabini çok kullanışlı 35 farklı asansör kabini boyutundan yararlanma
• 7.0000 Kg (15.400 lb) faydalı yüke kadar kaldırma gücü
• En ağır çevre şartları için tasarlanmıştır
• Patlama koruma opsiyonu.
• Forklift yükleme fonksiyonunu kullanın: forkliftler veya transpaletler de farklı katlara taşınabilirler.
• Ayrıca makine odası ve maliyetleri şaft ihtiyacını ortadan kaldırarak zamandan ve paradan tasarruf sağlar.

Asansörün tasarımı
ALIMAK SE-H TM & SE-H Ex TM yük ve yolcu asansör serisi tarafından sağlanan iyileştirilmiş verimliliğin kökleri 35 adet gibi dikkat çekici bir sayıda ve 11.9 m2’ye (128 ft2) kadar farklı taban alanlarına sahip benzersiz modüler asansör kabini tasarımına dayanmaktadır. Tuzlu suya dayanıklı elokse alüminyumdan ve sıcak daldırma galvanizli çelik malzemeden imal edilen Alimak SE-H TM asansör kabini en ekstrem ortam şartlarında çalışmak üzere tasarlanmıştır. Asansör geniş asansör kabinini ve de kabinin daima düz hatta hareket etmesini sağlayan senkronize ekseni taşıyan iki mast kulesiyle tasarlanmıştır. Alimak SE-H TM asansör serisi kabinden ve duraklardan basma düğmeleriyle çalıştırılır ve dahili hata/arıza tespit özelliği bulunan modern bir toplu kontrol sistemine sahiptir.

Kompakt, güçlü tahrik ünitesi
İki adet güçlü tahrik ünitesi kabinin bizzat üstüne yerleştirilmiş ve bu sayede ayrı bir makine odasına ihtiyaç kalmadığından daha fazla kullanılabilir alan elde edilmiştir. Her bir tahrik ünitesi dört veya altı adet tahrik motorundan meydana gelmekte olup, bu motorlar DOL (direkt-on-line-control) veya FC (frequency control) kontrollü olarak seçilebilirler. FC motoru sadece kusursuz bir hızlanma ve yavaşlama sağlamakla kalmaz, aynı zamanda frenler gibi asansör bileşenlerinin aşınma ve yıpranmasını da azaltır.

Güvenlik
TM serisi yük ve yolcu asansörleri Alimak asansörlerini dünya çapında asansör sanayinde bir ölçüt haline getiren tüm güvenlik özelliklerine sahiptir. Benzersiz ilerici Alimak güvenlik cihazı asansörün nominal hızı aşması halinde devreye girerek kabini sorunsuz bir şekilde durdurur. Asansör ayrıca bir aşırı yük sensör cihazı ve bir de santrifüj fren ile donatılmış olup, söz konusu fren elektriklerin kesilmesi halinde bir alt durağa indirilmesini sağlar.

Forklift Yükleme
Opsiyonel olarak sunulan kabinden durağa kilitleme cihazı forklift yüklemesi talep edilmesi halinde kullanılır. Asansör bu uygulama için kullanılan dünyadaki tüm forklifleri kabine sığdıracak şekilde tasarlanmış olup, bu forkliftlerin katlar arasında taşınmasını mümkün kılmaktadır. Yük taşıyıcı strüktür ek güçlendirme amacıyla şekilli çelik levhalardan kaynaklanmış sert kabin tabanıyla takviye edilmiştir.

Teknik Özellikler

Azami Kapasite, (SE-H TM) 3,200-7,000* kg
Azami Kapasite, (SE-H TM Ex) 2,500-5,000* kg
Yükleme sınıfları (ANSİ) A,B, C1, C2, (C3 opsiyonel) sınıfları
Hız: 0.52 m/s
Azami yükseklik 70** m (isteğe göre arttırılır)
Motor Kontrolü: Frekans kontrollü (FC) yada Direct-on-line (DOL)
Motor adedi: 2x2 yada 2x3
Kabin boyları (SE-H TM): 35 adet kabin boyu mevcuttur.
Kabin boyları (SE-H TM Ex): 26 adet kabin boyu mevcuttur.
İçten içe Kabin genişliği (W): 1.82 m – 2.86*** m
İçten içe Kabin uzunluğu (L): 2.60 m – 4.16*** m
İçten içe Kabin yüksekliği: 2.35 m or 2.50 m
Kabin kapısı yüksekliği: 2.35 m or 2.50 m
Mast tipi: Dikdörtgen (FE) yada kare (A50), Entegre dişlili Çelik borulu
Mast uzunluğu: 1,508 m
Korunma sınıfı ATEX: Zon 2, Gaz grubu IIB, ısı sınıfı T3

ALIMAK SE EX


Tehlikeli sahalar için insan ve yük asansörleri
Yeni ALIMAK SE-Ex, dünya çapındaki binlerce montajdan elde edilen deneyime dayalı olarak, tehlikeli çevrelerdeki ağır taşıma ihtiyaçları konusundaki erişim gerekliliklerinizi karşılamak üzere tasarlanmıştır. ALIMAK SE-Ex sistemi; gemi sütunlarında, platform modüllerinde, petrol rafinerilerinde, LNG (sıvılaştırılmış doğal gaz) terminallerinde, kimyasal fabrikalarda ve diğer benzer sanayi çevrelerinde insan ve malzemenin dikey yönde daha güvenli ve daha verimli taşınmasını sağlayan yeni bir kriter ortaya koymaktadır.

2011 yılını ALIMAK SE-Ex patlamaya karşı korunmalı asansör serisine ait genişletilmiş bir ürün yelpazesinin lansmanı olarak görmekteyiz. Daha geniş asansör kabinleri, kapasitesi arttırılmış sert ve güçlü kabin tasarımı en son genişletilmiş serinin en önemli faydalarıdır. ALIMAK SE-Ex, çalışanların ve malzemelerin olası tehlikeli alanlarda daha güvenli taşınmasını sağlar.

Yeni tasarım, yeni esneklik
Arttırılmış verimlilik, üretim gücü ve güvenlik, 1962 yılında pinyon ve kremiyer dişli tahrik sistemi ile insan ve malzemelerin güvenli ve verimli taşınmasına öncülük eden firma tarafından, mal ve insan asansörleri ile ilgili çözümler kapsamında ortaya konan yeni Alimak SE-Ex sisteminin sağladığı faydalardan sadece üç tanesidir. Alimak SE-Ex tarafından sunulan gelişmiş verimlilik, standart ürün yelpazesi içinde birçok farklı kabin ölçüleri sağlayan kabinlerin benzersiz modüler tasarımından kaynaklanmaktadır. Tüm asansörler, kendini kilitleyen karakteristikteki Alimak alüminyum profillerinden yapılan çeşitli duvar panellerine dayanmaktadır. Bu duvar panelleri çeşitli asansör ihtiyaçlarını karşılar ve uyarlanabilir taban ve tavan yapılandırılmalarını yaratır. Tek bir mast kulesi üzerinde daha fazla yük kapasitesi destekleyen daha sağlam bir kabin tasarımı sert bir kabin tabanına ve güçlendirilmiş kirişler üzerine inşa edilmiştir.

Uzaktan izleme
Kanıtlanmış Alimak Asansör kontrol sistemi olan ALC-II, verimlilik ve kullanım kolaylığı sağlar. İlave edilmiş bir avantaj olarak, Alimak Hek’ in internet üzerinden izlenebilen A3 uzaktan izleme sistemi ayrıca bir aksesuar olarak takılabilir. Bu sistem asansörün tamamen izlenmesini ve herhangi bir arızanın uzak noktalardan anında gözlenmesini sağlar. Standart kontrol sistemimizi iyileştiren bu husus, düzeltici arıza teşhisini hızlandırır ve arıza sürelerini asgariya indirir.

Ana faydalar
• Kabin ölçülerini ve kapasitelerini geniş bir yelpazede sunan modüler tasarım,
• ATEX ve EN-13463’e ve ayrıca ANSI 17.1 ve NEC kodlarına tam uyum testler üçüncü şahıslar tarafından onaylanmıştır,
• İki ayrı asansör daha fazla operasyonel esneklik için tek bir mast kulesi üzerinde çalışabilir,
• Tahrik sisteminin kabinde olması nedeniyle ek maliyet getiren ayrı bir makine bölümüne gerek yoktur,
• Birden fazla asansör için tamamen ortak asansör kumanda sistemi,
• Dayanıklı malzemeler: Kabin destek çerçevesi olan ekstrüzyon alüminyumdan kabin duvar panelleri ve sıcak daldırılmış galvanizli çelikten yapılmış mast (kule) kısımları. Tüm elektrik kabinleri ve iniş kumanda kutuları tamamen paslanmaz çeliktendir. İsteğe bağlı paslanmaz çelik kabinler de mevcuttur.
• Geniş opsiyonel donanım ve işlevsel sistemler, her bir farklı çalışma alanı için doğru donanımı sağlar.
• Uzaktan izleme sistemi - Online A3 uzaktan kumanda sistemi ayrıca asansör çalışmalarını 7/24 olarak izlemek üzere ilave edilebilir ve arıza sürelerinin azaltmak ve arızaları önleme amaçlı izlenebilir.

Teknik Özellikler

Azami Kapasite, FC 1,200-2,500 kg
Azami kapasite, DOL 450-1,200 kg
Yükleme sınıfları (ANSİ) A,B (C3 opsiyonel) sınıfları
Hız, FC 0.5 - 0.7 m/s
Hız, DOL 0.4 – 0.6 m/s
Azami yükseklik 80 m (isteğe göre arttırılır)
Motor Kontrolü Frekans kontrollü (FC) yada Direct-on-line (DOL)
Motor adedi 1-3
Kabin boyları 18 adet kabin boyu mevcuttur. Min 0.91 x1.30m, Max 1.30 x 2.73 yada 1.56x2.21 m
Ana besleme 380 – 480 V, 50 yada 60 Hz, 3 faz
Sigorta değerleri 35 A, 63 A yada 100 A
Mast Tipi Dikdörtgen (FE) yada kare (A50), Entegre dişlili Çelik borulu
Mast uzunluğu 1.508 m
Yönetmelik ATEX yada NEC
Korunma sınıfı ATEX Zon 1yada 2, Gaz grubu I, IIA yada IIB, ısı sınıfı T1-T3 (T4)
Korunma sınıfı NEC Sınıf 1 bölüm 2, Gaz grubu C yada D, Isı sınıfı T1-T3 (T4)
Toz, NEC Sınıf 2, Bölüm 2, Toz grubu F
Diğer istekler yada özellikler için lütfen
bizimle temasa geçiniz.


ALIMAK SPECIAL (ÖZEL)

Özel çözümler genellikle tüketicilerimiz tarafından talep edilmektedir. Bu anlamda ne gibi hizmetler sunabileceğimiz birkaç örnekle aşağıda gösterilmektedir:

Kungsträdgården Park, Stockholm
Bu özel 3,5 tonluk asansör aslında sokağın altından yükselmektedir. Stockholm Su Şirketi tarafından personeli ve bakım malzemelerini yerin 4 metre altındaki pompa istasyonuna taşımak amacıyla kullanılmaktadır.

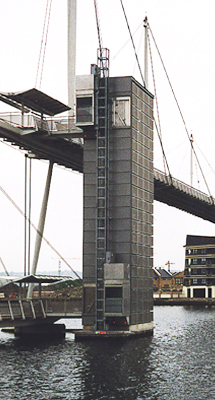

Royal Victoria İskeleleri, Londra
Dört tane panaromik dış asansör Londra limanı rıhtımındaki yola erişim sağlamaktadır. Her bir araç 11 yolcu kapasitesine sahiptir ve yolculuğun toplam uzunluğu 14 metredir.

Yeni Telekomünikasyon Merkezi, Kuveyt
İkiz mastlı 12 ton kapasiteli platform Kamu İşleri Bakanlığı tarafından yeni telekomünikasyon merkezine servis sağlamak amacıyla kullanılmaktadır. Platform toplamda 62 metre hareket etmektedir.

Teknik Özellikler

Yapılmış olan en büyük 24000 kg.
Kapasiteye bağlı en fazla 1m/s ye kadar.
Teoride sınırsız ancak şu ana kadar yapılmış en yüksek 645m dir.
Standard modularite özelliği sayesinde isteğe bağlı özel uzunluklar ve genişlikler imal edilir.
Motor kontrolü Frekans kontrolü (DOL / FC)
Güvenlik donanımının tipi GF/GFD
Besleme voltajı 380 – 500 V, 50 veya 60 Hz, 3 fazlı
Herhangi bir uyumlu tip Alimak mastı.
Mast bölümünün uzunluğu 1,508 m
Kremayer modülü 5 veya 8

ALIMAK FM & FM-EX


Yeni dört mastlı ALIMAK FM yük asansörü serisi her türlü sanayi uygulamasına uygundur ve hem güvenli, hem de tehlikeli alanlar için mevcuttur. Alimak yük asansörü gerekirse 12,0000 kg ağırlığa kadar malzemelerin taşınması için tasarlanmıştır. Tüm Alimak asansörleri en ağır şartlarda çalışmak üzere üretilmiştir.

Tipik Alimak yük asansörü 5,000 kg’dan 12,000 Kg’a kadar taşıma kapasitesine sahiptir. Yük ansansörü çeşitli ağır hizmet mallarının ve sevkiyatların katlar arasında kolay taşınmasını sağlar. Asansör zemininin üzerinde herhangi bir kalıcı ekipman olmadan durak en üst kısmıyla hizalanması sayesinde vinç veya forklift ile yükleme ve boşaltma hiç bu kadar kolay olmamıştır.

Deniz uygulamalarında kendini kanıtlamıştır
Yeni Alimak FM tüm sektördeki müşterilerden güvenoyu alan çok sayıdaki kurulumdan kazanılan deneyimlere dayanmaktadır. Sıcak daldırma galvanize çelikten imal edilen Alimak yük asansörü en ağır ortam şartlarında çalışmayan uygundur. Dört adet galvanize mast kulesi / kılavuz rayları zemin tasarımı içine yerleşik olduğundan çok ince bir montaj profili oluşturur. Alimak asansörü size her bir ayrı görev için doğru ekipmanı sağlayacak geniş bir dizi opsiyonel ekipman ve fonksiyon ile birlikte teslim edilebilir.

Kremayer ve Pinyon Asansörleri Faydaları
Alimak yük asansörü, Alimak asansörlerini deniz uygulamalarında dünya çapında bir ölçüt haline getiren, daha az zorlayıcı çevrelerde kullanılan asansörlerin faydalandığı özelliklere sahiptir. Alimak FM yük asansörü platformu tahrik makine sistemi frenler ve dişliler ile birlikte asansör tabanının altına monte edilmiştir ve bu sayede ayrı bir makine odasına veya asansör kuyusuna gerek kalmaz. Asansörün çalışması yuvarlanmalar, hatveler ve yükselmelerden etkilenmez ve tasarım ağır deprem yüklerine uygundur. Bu faydaları ve ince montaj profili Alimak yük asansörünü en zor ortamlara dahi uygun hale getirir.

Teknik Özellikler

Azami Kapasite: 5,000-12,000* kg
Statik yükleme kapasite 15,000* kg ya kadar
Hız 0.25 m/sn
Azami yükseklik 15* m
Motor Kontrolü Frekans kontrollü (FC)
Motor adedi: 8
İçten içe Kabin genişliği (W): 3.35 m – 3.58* m
İçten içe Kabin uzunluğu (W): 3.38 m – 4.54* m
Giriş açıklığı: W -0.84 m, L-0.60* m
Mast tipi: Entegre dişlili Kare kılavuz ray
Mast adt: 4
Mast uzunluğu: 1,508 m
Korunma sınıfı ATEX: Zon 2, Gaz grubu IIB, ısı sınıfı T3

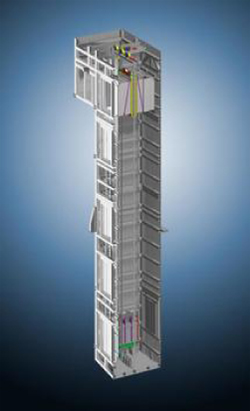

HEIS-TEK


Denizcilik ve deniz uygulamaları için cer yolcu ve yük asansörleri Heis-Tek cer yolcu ve yük asansörleri sadece insanları değil, aynı zamanda 2,500 kg’a kadar ağır malzemeleri taşımak için tasarlanmıştır. Tüm Heis-Tek asansörleri en ağır şartlarda çalışmak üzere üretilmiştir.

Deneyimli Tedarikçi
Heis-Tek asansörleri 1996 yılından bu yana deniz uygulamaları pazarında satılmaktadır. Asansör yaşam alanları için mükemmel çözümdür ve asansör şaftı ile birlikte dış mekan asansörleri de mevcuttur. Heis-Tek BP, ConocoPhillips ve Statoil şirketleriyle bakım sözleşmelerine sahiptir. 1,500 adetten fazla Heis-Tek asansörü hem deniz, hem de kara uygulamaları için teslim edilmiştir.

Normlar ve düzenlemeler
Heis-Tek asansörleri EN81.1:1998, ISO 8383, EC 95/16 ve de Norsok standardına uygundular. Asansörler ağırlıklı olarak müşteri gereklilikleri uygun olarak tasarlanırlar.

• Müşteri gerekliliklerine uygun kişisel tasarım
• Yeni kurulum ve asansör modernizasyonları
• Modüler tasarım kabin ebatlarında ve kapasitelerinde geniş bir seçenek yelpazesi sunar.
• Enerji verimli makine sistemi.
• Çevre verimliliği
• Üstün seyir konforu
• Su geçirmez asansör şaftı
• Komple kolektif asansör kontrol sistemi
• Dayanıklı malzemeler: paslanmaz çelikten kabin duvar panelleri ve tavanı, sıcak daldırma galvanize çelikten kabin destek çerçevesi Galvanize damalı sac plakadan kabin tabanı size her bir ayrı görev için doğru ekipmanı sağlayacak geniş bir dizi opsiyonel ekipman ve fonksiyon ile birlikte teslim edilebilir.

Teknik Özellikler

Azami Kapasite: 630-2,500* kg
Yükleme sınıflandırılması Sınıf A
Hız 1.0-1.6** m/sn
Azami yükseklik 80* m
Motor Kontrolü Frekans kontrollü (VSD)
İçten içe Kabin genişliği (W): 1.2 m – 1.4*** m
İçten içe Kabin uzunluğu (L): 2.2 m – 2.4*** m
İçten içe Kabin yüksekliği (H): 2.2 m – 2.4***m
Giriş açıklığı: 1.0 m, x 2.1*** m
Besleme voltajı: 380-690 V, 50 yada 60 Hz, 3 faz

HEIS-TEK EX


Traction passenger and freight Ex elevator for marine and offshore applications
Heis-Tek traction passenger and freight Ex elevators are designed not only to move people, but also to be able to handle materials weighing up to 10,000 kilograms when required. All Heis-Tek elevators are built to last in the most extreme environments.
Experienced supplier
Heis-Tek elevators have been supplied for the offshore market since 1996. The elevator is the perfect solution for Living Quarters, but also outdoor elevators complete with elevator shaft. Heis-Tek have maintenance agreement with BP, ConocoPhillips and Statoil. More than 1,500 Heis-Tek elevators have been supplied for both offshore and onshore applications.
Codes and regulations
Heis-Tek elevators comply with EN81.1:1998, ISO 8383, EC 95/16 and Norsok standard. The elevators are mainly designed according to client’s requirements.

Teknik Özellikler

Azami Kapasite: 1,000 - 10,000 kg
Yükleme sınıflandırılması Sınıf A, C1, C3
Hız 0.5-1.0* m/sn
Azami yükseklik 50* m
Motor Kontrolü Frekans kontrollü (VSD)
İçten içe Kabin genişliği (W): 2.0 m – 2.5* m
İçten içe Kabin uzunluğu (L): 3.5 m – 4.0* m
İçten içe Kabin yüksekliği (H): 2.5 m – 3.0*m
Giriş açıklığı: 1.9 m, x 2.9* m
Besleme voltajı: 380-690 V, 50 yada 60 Hz, 3 faz
Korunma sınıfı ATEX: Zon 2, Gaz grubu I, IIA yada IIB, ısı sınıfı T1-T3 (T4)
